米家智能插座增强版（型号常标注为ZNCL01CM或Zncz03cm）作为小米智能家居生态链中的一款热门单品，以其稳定的性能、丰富的联动功能和相对亲民的价格赢得了市场。本文将通过物理拆解与电路板（PCB）分析，一窥其内部设计与用料，并进行简要的功能测试解析。

一、外观与初步拆解

插座采用经典的米家白色阻燃PC材质外壳，风格简约。正面为一个国标五孔插口，右侧是实体开关按钮与一个状态指示灯。背面是插头，铭牌标注了主要技术参数：最大承载10A电流、2500W功率，支持2.4GHz Wi-Fi连接。

拆解需从正面面板着手。用撬棒小心分离面板与底壳的卡扣，即可看到内部核心结构。内部组件通过螺丝固定在底壳上，整体布局紧凑有序。

二、PCB主板核心元件解析

取下主板后，可见其采用单面PCB设计，工艺工整，焊点饱满。主要功能模块清晰可分：

1. 电源转换模块：这是安全的核心。由保险丝、压敏电阻、安规X电容、共模电感等组成的第一级滤波保护电路，能有效抑制浪涌和电磁干扰。后续通过一颗非隔离的降压芯片（如昂宝OB3651等），将220V高压转换为低压直流（如5V或3.3V），为控制模块供电。转换方案高效且有助于控制体积。

1. 继电器与控制模块：负责通断负载的核心执行器。使用了一颗优质的单路继电器（常见为宏发或欧姆龙品牌），触点容量为10A/250VAC，足以满足标称功率控制。继电器由一颗三极管或MOS管驱动，受主控芯片控制。

1. 主控与Wi-Fi模块：这是智能化的“大脑”。增强版通常采用乐鑫ESP8266系列或后续的ESP8285芯片作为主控。该芯片集成度极高，内置了Wi-Fi连接功能和MCU，能够运行小米定制的物联网固件，实现本地与远程控制、定时、与其他米家设备联动等功能。芯片附近可见晶振、Flash存储芯片以及Wi-Fi天线（通常为PCB上的蛇形走线或贴片陶瓷天线）。

1. 电量计量模块（增强版核心功能）：这是区别于普通版的关键。板上集成了一颗专用的电能计量芯片，如炬芯ATT7033AU或类似型号。它通过采样电阻监测流经插座的电流和电压，实时计算有功功率、用电量（千瓦时）等数据，并通过主控上传至米家App，实现用电统计和电量提醒功能。

1. 其他元件：包括用于零火线检测的检测电路、状态指示灯LED、按键以及必要的滤波电容和电阻。

三、安全设计与用料评价

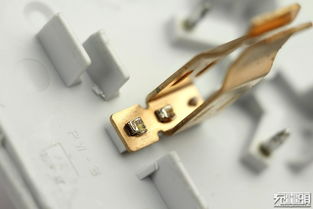

• 结构安全：插套采用一体化磷青铜镀镍材质，弹性好，导电性与耐磨性佳。内部强弱电分区明确，保持足够的安全间距（爬电距离和电气间隙），并通过了国家3C认证。
• 用料：整体用料扎实，阻燃外壳、安规元件、品牌继电器的使用，体现了对安全性的重视。PCB焊点工艺良好，元件布局合理。

四、功能测试要点

在拆解基础上，其功能测试主要体现在：

1. 基础通断控制：通过米家App或语音助手，测试继电器响应的及时性和准确性。
2. 电量统计准确性：使用标准负载（如已知功率的台灯、电暖器）对比插座显示功率与用电量，验证计量芯片的精度。实测中，其计量数据具备参考价值，适合家庭能耗监测。
3. 网络稳定性：测试在复杂家庭Wi-Fi环境下的连接稳定性、断网重连能力以及远程控制延迟。
4. 安全保护：虽不便直接测试，但其内置的过流保护（保险丝）和浪涌保护（压敏电阻）为后端电路和接入设备提供了基础保障。

五、

通过拆解可见，米家智能插座增强版是一款设计成熟、结构紧凑的产品。其PCB设计体现了清晰的模块化思路：电源转换安全可靠，主控方案成熟且成本控制得当，新增的电量计量模块实用性强。在有限的体积内，较好地平衡了功能、安全与成本。它不仅是实现家电智能化的便捷工具，其内部的电能计量功能也为家庭节能提供了数据参考。这是一款性价比突出、内部做工值得信赖的智能硬件产品。
